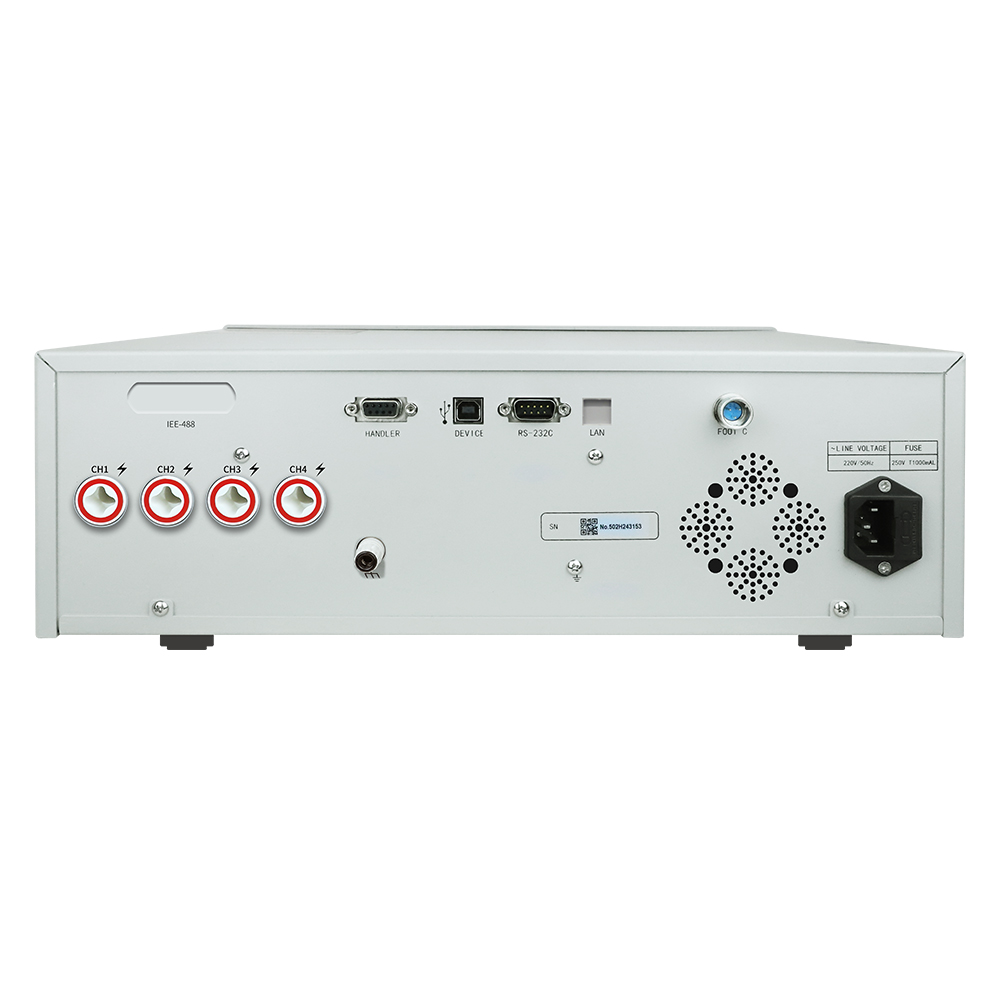

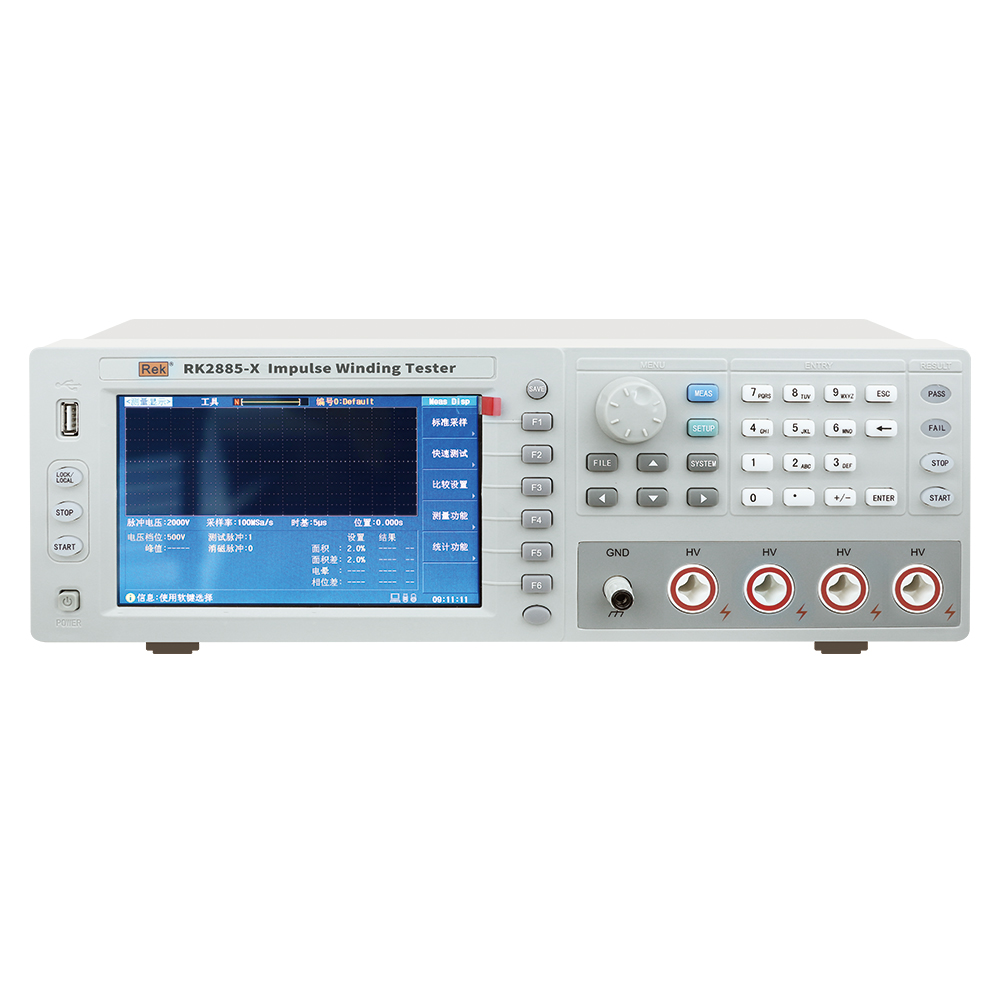

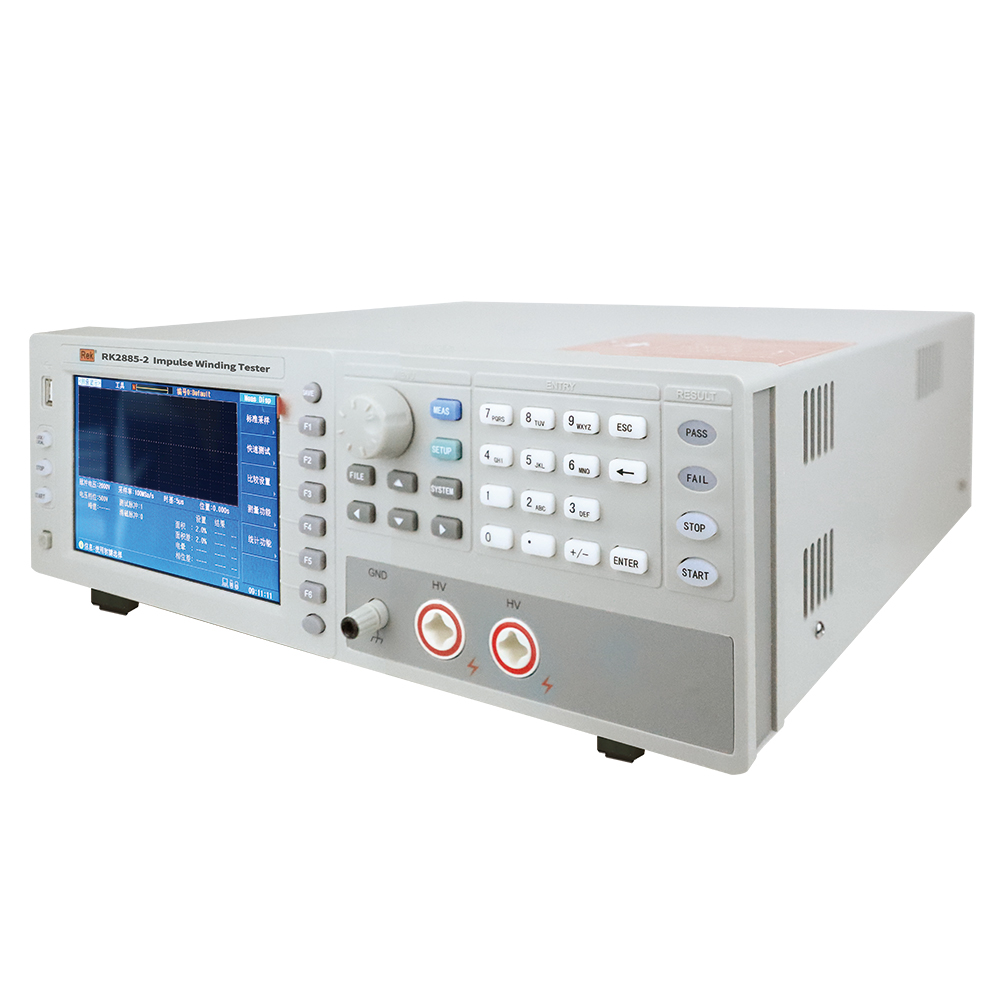

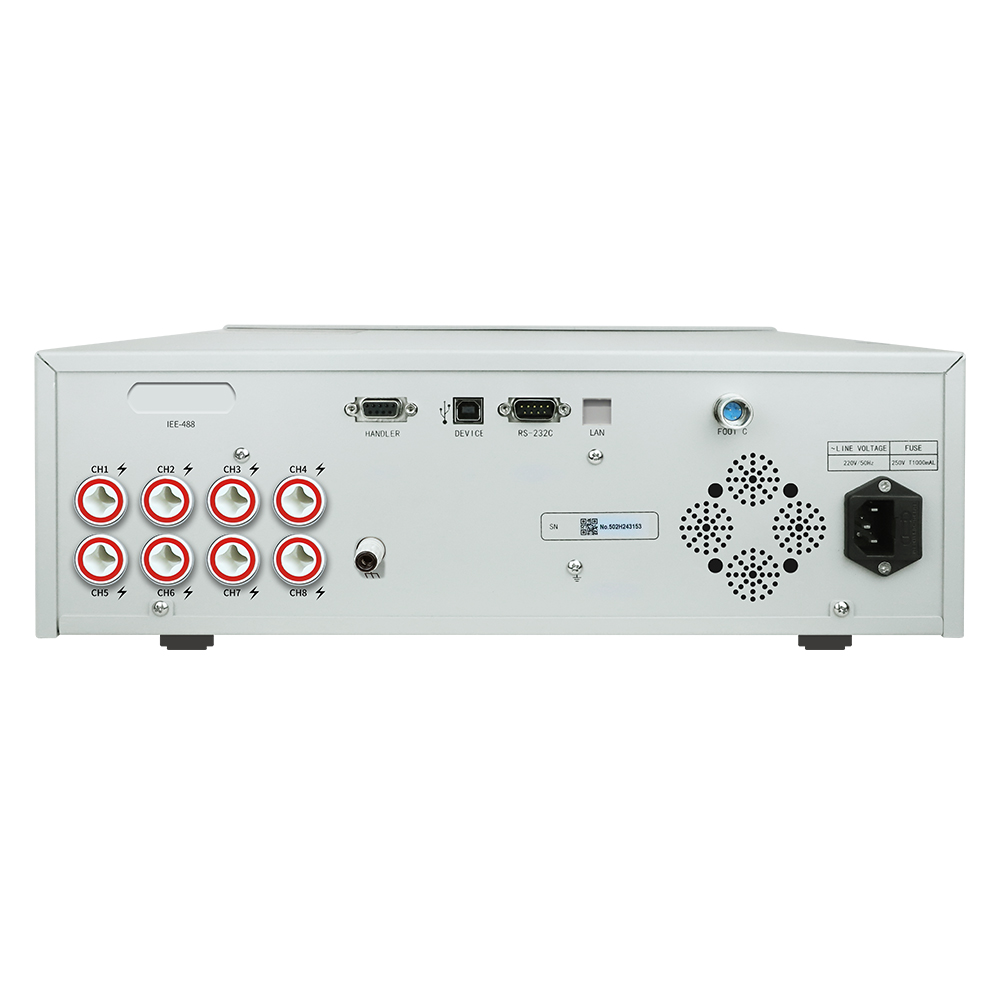

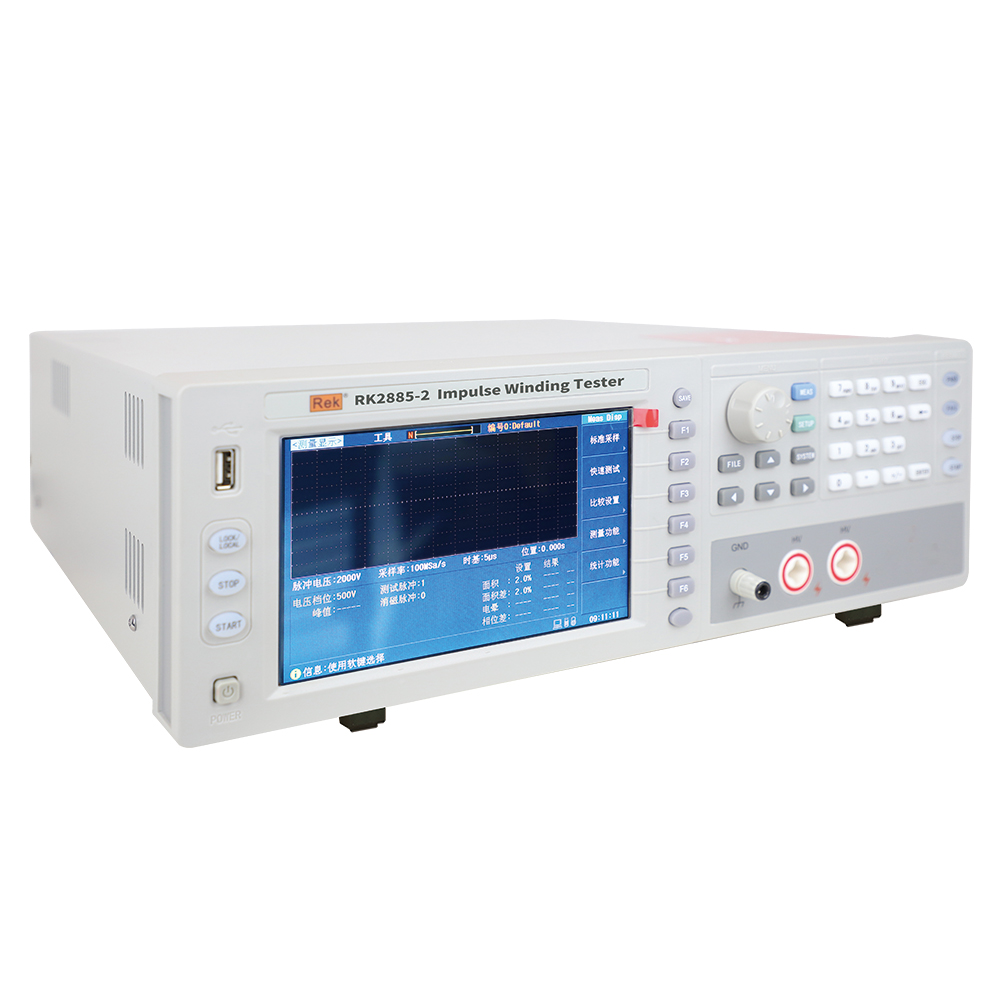

RK2885-2/RK2885-4/RK2885-X脈沖式線圈測試儀
RK2885-2
高壓通道數：2
脈沖電壓：100V～5000V, 10V步進，5%±10V
脈沖能量：最大0.25焦耳
測量速度：單繞組測試最高12次/秒，四繞組測試最高2次/秒
RK2885-4
高壓通道數：4
脈沖電壓：100V~5000V，10V步進，5%±10V
脈沖能量：最大0.25焦耳
測量速度：單繞組測試最高12次/秒，四繞組測試最高2次/秒
高壓通道數：2
脈沖電壓：100V～5000V, 10V步進，5%±10V
脈沖能量：最大0.25焦耳
測量速度：單繞組測試最高12次/秒，四繞組測試最高2次/秒
RK2885-4
高壓通道數：4
脈沖電壓：100V~5000V，10V步進，5%±10V
脈沖能量：最大0.25焦耳
測量速度：單繞組測試最高12次/秒，四繞組測試最高2次/秒
產品介紹
技術參數
產品附件
產品介紹
RK2885-2/RK2885-4/RK2885-X脈沖式線圈測試儀采用高穩定性高壓沖擊電源和可控硅模塊控制的高壓開關器件，大幅提高產品的穩定性和可靠性；采用先進的32位高性能處理器和高速FPGA,提供100Msps采樣率和6500字節存儲深度，使測試更加精準；專有的高速測試技術，測試速度最高可達12次/秒。
應用領域
本系列產品主要用于測試線圈類產品（如變壓器、電機等）。
由于繞線材料、磁性材料、骨架、加工工藝等因素的影響會產生線圈層間、匝間及引腳間等絕緣性能的降低,RK2883系列脈沖式線圈測試儀能夠在不損壞被測件的條件下測試其電氣性能。
本系列產品集成了強大的功能、精密的測試手段、靈活的操作方法和多種接口方式，可為大多數線圈類產品提供測試解決方案。
1.可任意測試三相電機三角形接法和星形接法、單相電機主副繞組、主副副繞組、主副+主副繞組，滿足全系列電機匝間測試(RK2885-2, 全能電機測試)
2.提供最多8通道掃描測試(RK2885-X )
3.雙路比較測試功能，無需采集標準波形
4.100Msps 波形采樣率，6500bytes存儲深度
5.高速測試，最高達12次/秒
6.四種波形比較判定方法：面積、面積差、電暈和相位差
7.優秀的測試重復性，確保測試穩定
8.儀器參數自動保存，開機文件加載功能
9.65k 色7寸 TFT 高清顯示屏，中英文可選操作界面
10.強大的電暈分析提取功能(多種電暈?zāi)Ｊ郊半姇烇@示功能), 挖掘產品潛在的絕緣不良問題
11.波形垂直放大、水平縮放和移動功能，便于觀察細節
12.樣本平均功能，可進行多達32次標準波形的平均處理
13.自動標準采集模式，自動選擇合適的采樣率
14.破壞性測試為您選擇合適測試電壓快速測試模式，可實時修改脈沖電
15.壓和采樣率 消磁脈沖的施加，保證測試波形一致
16.20000條歷史測量數據的保存和判別統計功能，并可存儲于U盤SAVE
17.按鍵直接將屏幕圖像(BMP、GIF、PNG) 或者波形數據(CSV) 存儲于U盤
18.支持U盤升級系統固件
19.腳控接口用于簡便快速的測量
20.Handler、RS232C、USB Device、USB Host和GPIB(選件)
型號 | RK2885-2 | RK2885-4 | RK2885-X | |
高壓通道數 | 2 | 4 | 可定制，最多8通道 | |
脈沖電壓 | 100V～5000V, 10V步進，5%±10V | |||
電感測試范圍 | ≥20uH | |||
脈沖能量 | 最大0.25焦耳 | |||
測量速度 | 單繞組測試最高12次/秒，四繞組測試最高2次/秒 | |||
施加脈沖數 | 測試脈沖最多32次，消磁脈沖最多8次 | |||
輸入阻抗 | 10M | |||
顯示器 | 800x480點65k色TFT | |||
波形顯示范圍650x256,支持1.5倍放大顯示 | ||||
波形采集 | 采樣率：最高100Msps,10級可調 | |||
判定方法 | 面積、面積差、電暈放電、相位差 | |||
測量重復精度 | ±1% | |||
對比測試 | 有 | 無 | ||
波形測量 | 波形的電壓，波形的頻率，波形的時間 | |||
觸發方式 | 手動觸發(包含腳控),外部觸發，內部觸發， 總線觸發 | |||
判別輸出 | OK/NG顯示，LED燈指示，蜂鳴器報警 | |||
測量統計 | 含測量時間和測量結果的統計功能，最多保存 20000條 | |||
存儲器 | 內部 | 150組 | 120組 | 60組 |
U盤 | 600組(標準波形數據和測量設置參數，上同) | |||
HANDLER信號 | START,STOP,PASS,FAIL BUSY,EOC | START,CH1～CH8,ALL,BUSY,E0C | ||
接口 | USB Slave,RS232C,IEEE488(選件) | |||
USB Host(支持保存BMP、GIF、PNG和CSV文件支持固件升級) | ||||
溫 度 & 濕 度 | 0°C-40°C,≤75%RH | |||
電源要求 | 電壓 | 220V±10% | ||
頻率 | 50Hz±5% | |||
功耗 | ≤50 VA | |||
尺寸(W×H×D) | 400mmx 132mmx350mm | |||
重量 | 約7.5 kg | |||
接口 | HANDLER（START,STOP,PASS,FAIL ,BUSY,EOC） | |||

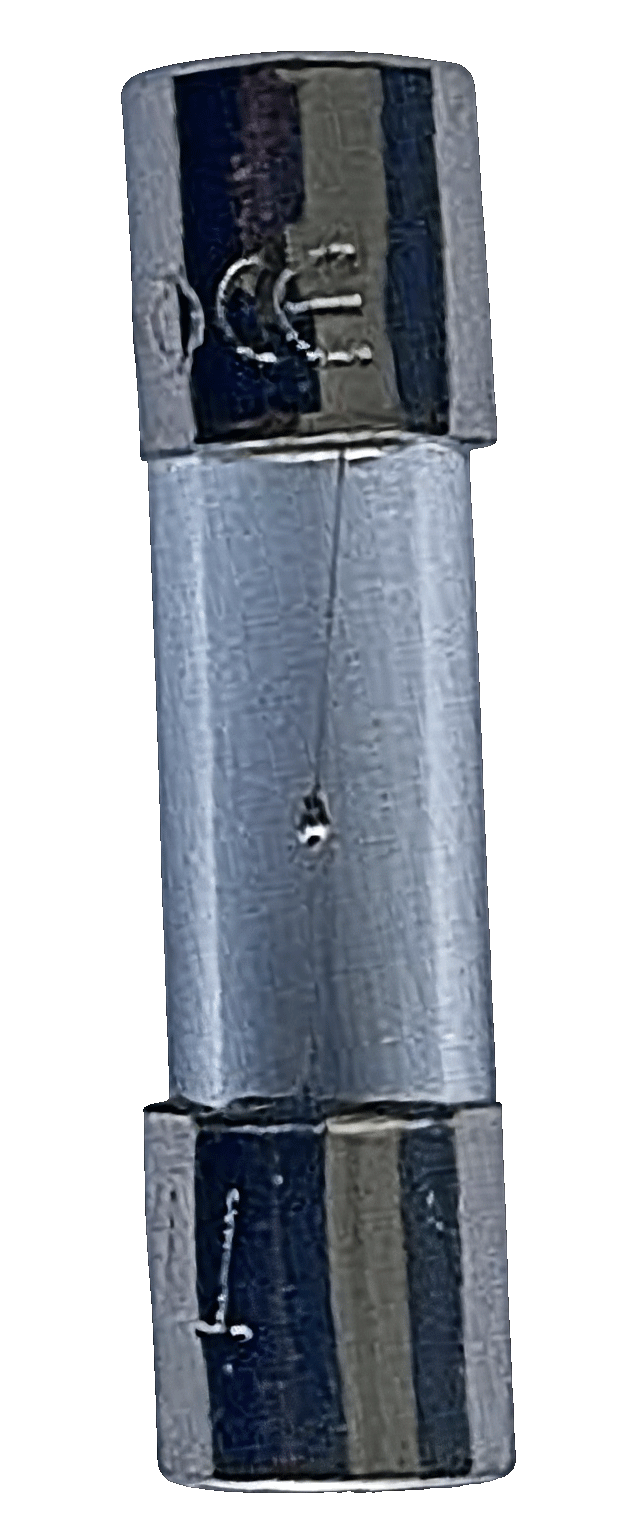

附件 | RK26022 高壓測試電纜、RK26023 腳踏開關、三線電源線、1A 保險絲 | |||
?
| 型號 | 圖片 | 類型 | 概述 |

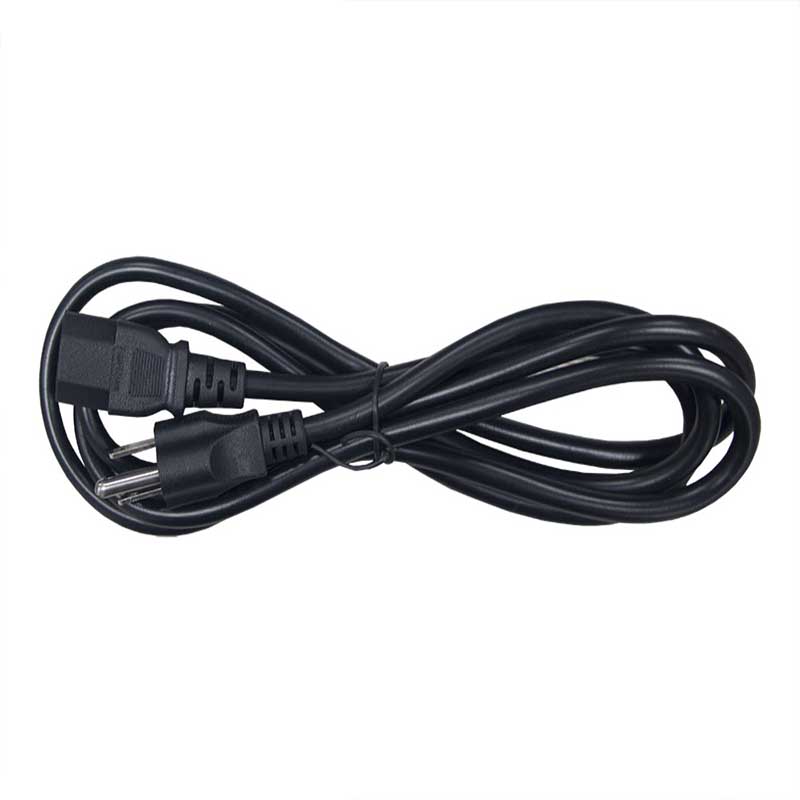

| RK00001電源線 |  | 標配 | 儀器標配國標電源線，可單獨購買。 |

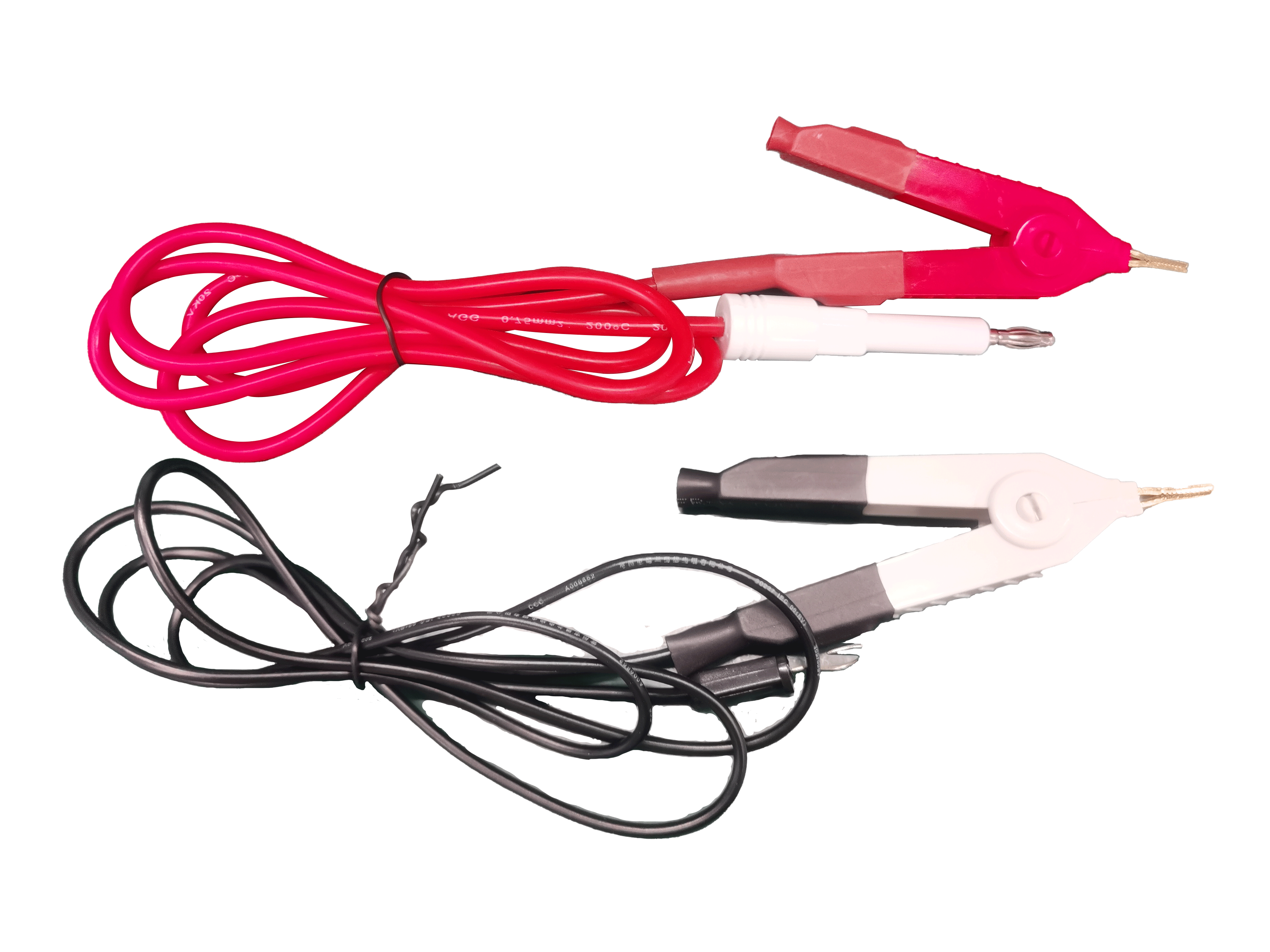

| RK26022高壓測試電纜 |  | 標配 | 儀器標配RK6022高壓測試電纜 |

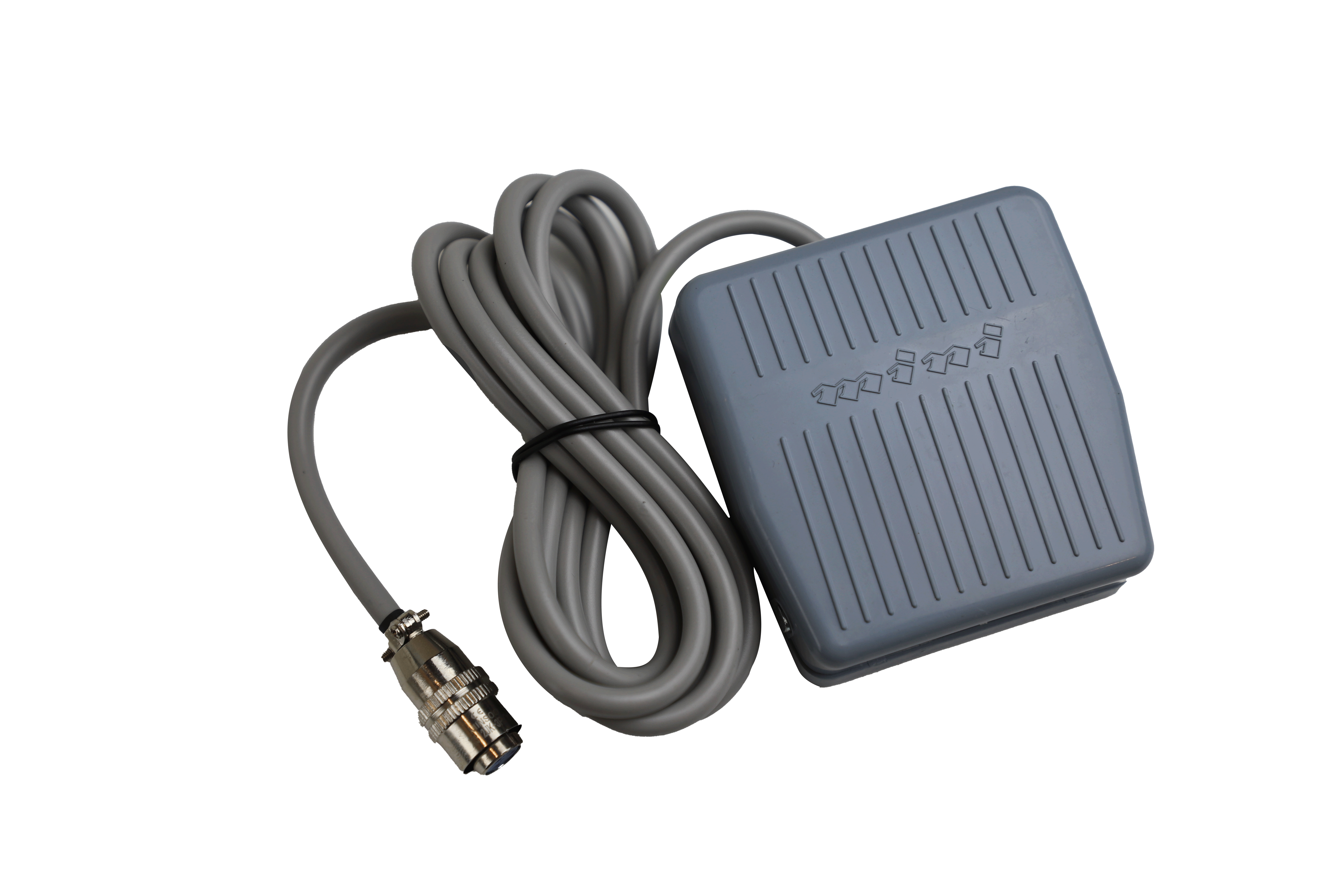

| 腳踏開關 |  | 標配 | 儀器標配腳踏開關。 |
 | 標配 | 儀器標配腳踏開關。 | |
| 說明書 | 官網產品頁下載 | 標配 | 儀器標配產品使用說明書。 |
| 合格證保修卡 |  | 標配 | 儀器標配保修卡。 |
