輸出電壓AC:（0.50～20.00)kV
輸出功率：400VA(20.0kV 20mA)

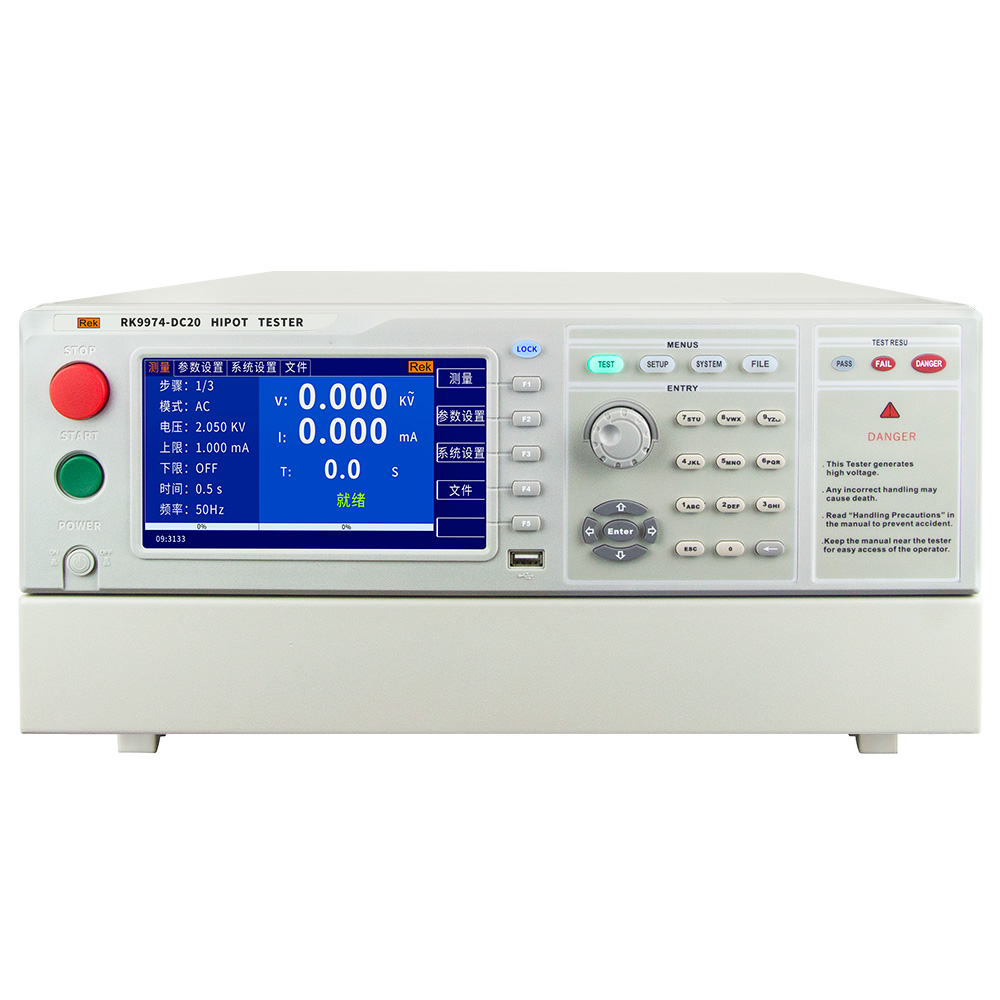

RK9974-DC20
輸出電壓DC:（0.50～20.00)kV
最大額定電流:10mA
RK9974-20
輸出電壓:AC/（0.50～20.00)kV DC/（0.50～20.00)kV
最大額定電流:20mA
本系列程控超高壓測試儀是針對高壓光耦合器及高壓繼電器、高壓開關、PV模組等絕緣耐受力較高的器件提供高壓的耐壓測試與分析，均采用
高速M(fèi)CU和大規模數字電路設計的高性能的安規測試儀，其輸出電壓的大小、輸出電壓的上升、 下降、輸出電壓的頻率完全由MCU控制，能實時顯示擊穿電流值和電壓值，
并具有無線遙控功能，配備PLC、RS232C、RS485、USB、LAN接口，方便與計算機或PLC系統組成綜合測試系統。能夠快速、準確地對
家用電器、儀器儀表、照明電器、電動電熱工具、計算機、信息類整機進行安規測量。輸出的高壓所需的正弦波采用DDS原理產生，并采用負反饋技術，使輸出的波形純凈穩定。
適用標準：IEC60335-1、GB4706.1、UL60335-1家用和類似用途電器的安全第一部分：通用要求UL60950、GB4943、IEC60950信息技術設備
UL60065、GB8898、IEC60065音頻、視頻及相似電子機械安全要求IEC61010、GB4793.1測量、控制和實驗室用電氣設備的安全要求第1部分：通用要求
性能特點
采用 7 寸 TFT(800*480）顯示設置參數及測試參數，顯示內容醒目、豐富測試儀可把設定的參數以文件保存通過U盤進行調用或存儲
可通過儀器后面板USB接口進行軟件升級
最大輸出直流電壓20KV
可調高壓上升、下降時間，可適應不同測試對象要求
人性化的操作界面、支持?jǐn)?shù)字按鍵直接輸入，撥盤輸入、操作更簡捷
中英文雙語操作界面，適應不同用戶的需求
標配 PLC 接口，RS232 接口， RS485 接口、USB 接口
應用領域
元器件：二極管、三極管、高壓硅堆、各種電子變壓器、接插件、高壓電容家用電器：電視機、電冰箱、空調、洗衣機、除濕機、電熱毯、充電器等
絕緣材料：熱縮套管、電容器薄膜、高壓套管、絕緣紙、絕緣手套等
電熱及電動工具、儀器儀表等
高耐壓測試、高壓光耦、高壓繼電器、高壓開關等
新能源汽車
參數 | 機型 | RK9974-20 | RK9974-20定制版 | RK9974-AC20 | RK9974-DC20 |
ACW | 輸出電壓范圍 | （0.50～20.00)kV | / | ||
最大輸出功率 | 400VA(20.0kV 20mA) | ||||
最大額定電流 | 20mA | ||||
輸出波形 | 正弦波 DDS源+PWM功放 | ||||
DCW | 輸出電壓范圍 | 0.50～20.00kV | / | 0.50～20.00kV | |
最大輸出功率 | 200VA(20.0kV 10mA) | 200VA(20.0kV 10mA) | |||
IR | 輸出電壓 | / | 0.5KV-5.0KV ±（1%+5個字）/ | / | / |
電壓分辨率 | 1V | ||||
電壓測試精度 | ±（2.0% 讀數+2V ） | ||||
最大輸出電流 | 10mA | ||||
最大輸出功率 | 50VA(5000V/10mA) | ||||
電阻測試范圍 | 0.1MΩ-100.0GΩ | ||||
電阻測試精度 | ≥500V ?0.10MΩ-1.0GΩ±5% | ||||
放電功能 | 測試結束后自動放電 | ||||
電壓表 | 范圍 | AC (0.50～20.00)kV ??DC(0.50～20.00)kV | AC(0.50～20.00)kV | DC(0.50～20.00)kV | |
精度/設定誤差 | ±（1kV以下2%+5個字，以上1.5%+5個字） | ±（1kV以下2%+5個字，以上1.5%+5個字） | |||
電流表 | 測量范圍 | AC 0～20mA ?DC 0～10mA | AC 0～20mA | DC 0～10mA | |
測量精度 | ±（1kV以下2%+5個字，以上1.5%+5個字） | ±（1kV以下2%+5個字，以上1.5%+5個字） | |||
計時器 | 范圍 | 0.0S -999S OFF=連續測試 | |||
最小分辨率 | 0.1S | ||||
測試時間 | 0.1s-999.9s | 0-999S連續設定，0=連續測試 | |||
電弧偵測 | 0.1mA-20mA | 0-20mA | |||
輸出頻率 | 50Hz/60Hz | ||||
工作溫度 | 0-40℃ ≤75%RH | ||||
電源要求 | 110/220 ±10% 50Hz/60Hz ±3Hz | 220±10% ?50Hz/60Hz±3Hz | |||
接口 | 標配RS232 、RS485 、USB、PLC | ||||
屏幕 | 7寸TFT液晶屏 | ||||
重量 | 59.4KG | 56.6KG | 58.5KG | ||
隨機標配附件 | 電源線RK00001、RS232 通訊電纜RK00002 、RS232 轉USB線RK00003 、USB轉方口連接線RK00006 、上位機（官網下載）、高壓測試線RK00015、防逆流盒 | ||||
選配件 | RK00031USB轉RS485母串口線工業級連接線1.5米長、RK00070串口選件LAN網口、RK00124腳踏開關 | ||||
型號 | 圖片 | 類型 | 概述 |
電源線RK00001 |
| 標配 | 儀器標配國標電源線，可單獨購買。 |

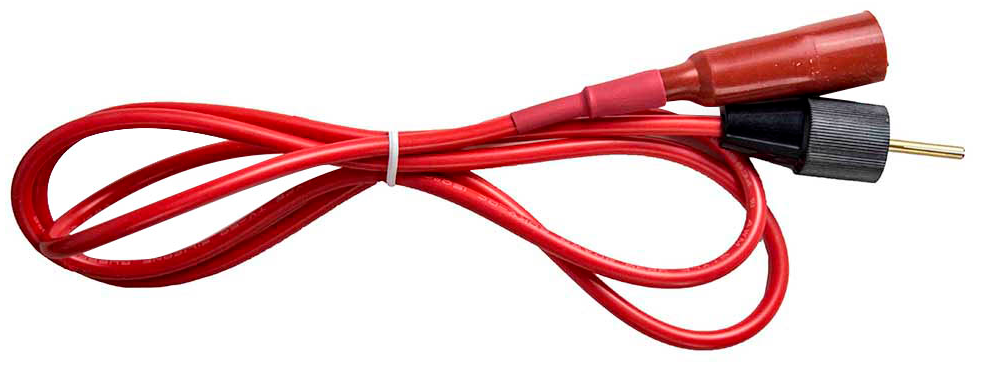

高壓測試線RK00015 |
| 標配 | 儀器標配耐電壓測試夾，可單獨購買。 |

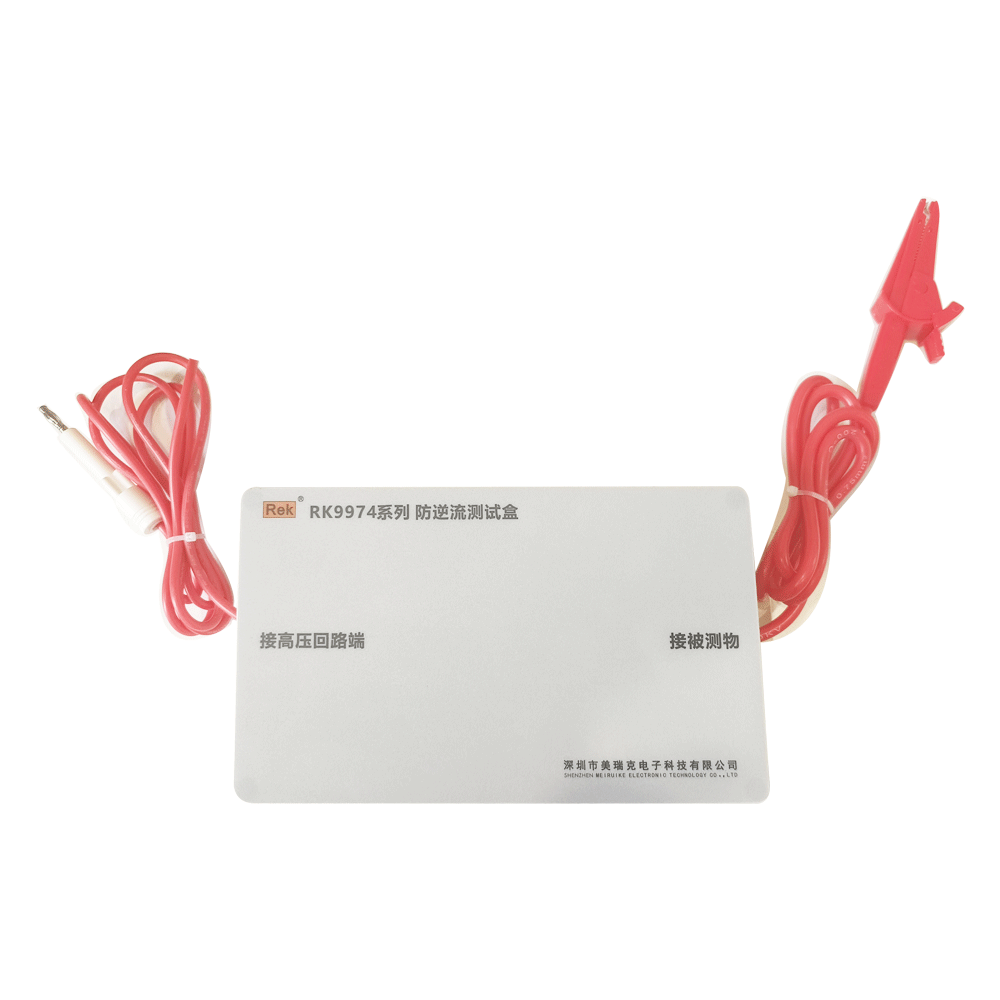

防逆流測試盒 |
| 標配 | 儀器標配防逆流測試盒，可單獨購買。 |
說明書 | 官網產品頁下載 | 標配 | 儀器標配上位機軟件。 |
合格證保修卡 |
| 標配 | 儀器標配合格證及保修卡。 |
RS232 連接線 |
| 標配 | 儀器標配RS232串口連接線，可單獨購買 |
出廠校準證書 |
| 標配 | 儀器標配產品校準證書。 |
RS232轉USB連接線 |
| 標配 | 儀器標配RS232轉USB連接線(上位機)。 |
USB轉方口連接線 |  | 標配 | 儀器標配USB轉方口連接線（上位機）。 |
上位機軟件 | 官網產品頁下載 | 標配 | 儀器標配上位機軟件 |
| RK00124腳踏開關 |  | 選配 | 儀器選配腳踏開關，可單獨購買。 |
RK9974系列程控超高壓測試儀上位機軟件：https://drive.weixin.qq.com/s?k=AE4AMQdrACQB3uop0k
RK9974系列程控超高壓測試儀MODBUS軟件：https://drive.weixin.qq.com/s?k=AE4AMQdrACQXcT1nCH

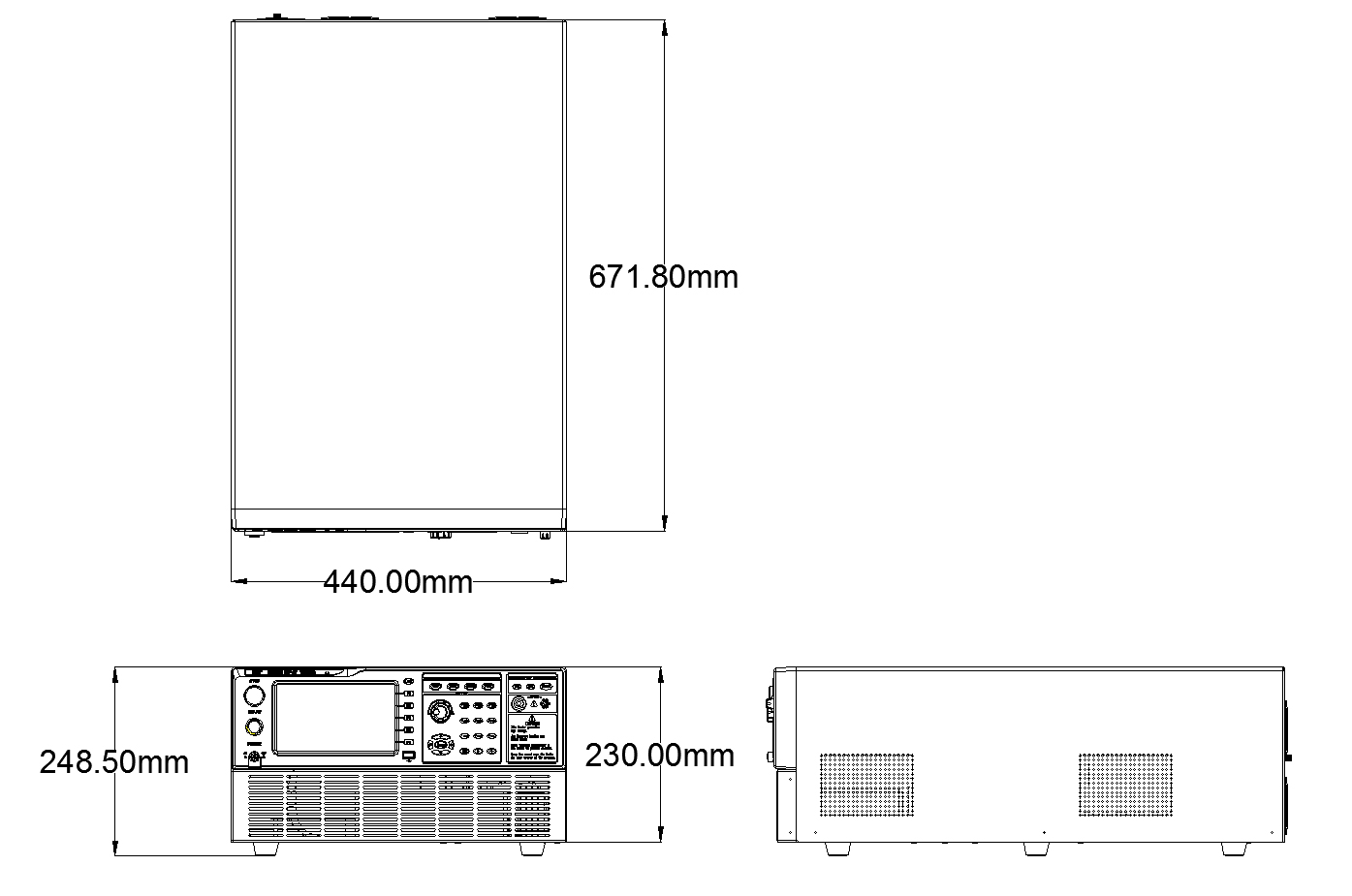

RK9974-20/RK9974-AC20/RK9974-DC20程控超高壓測試儀三視尺寸圖
