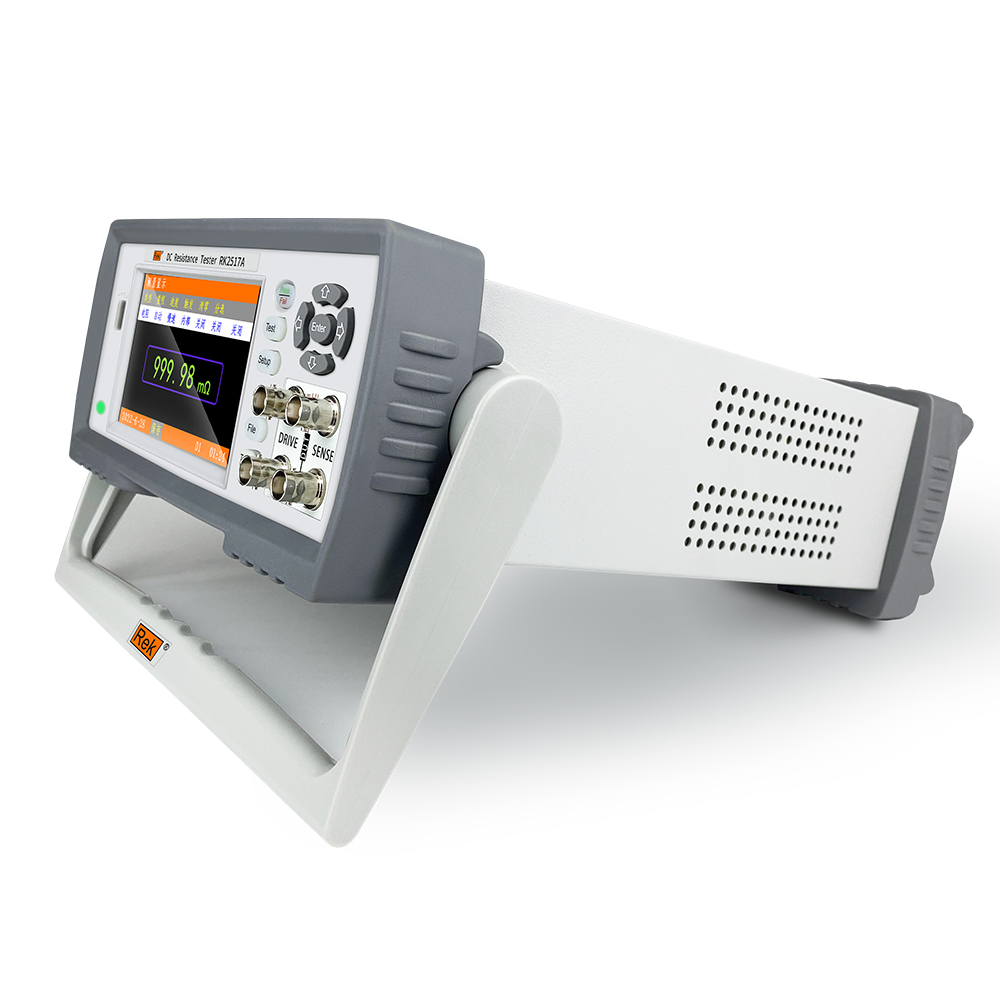

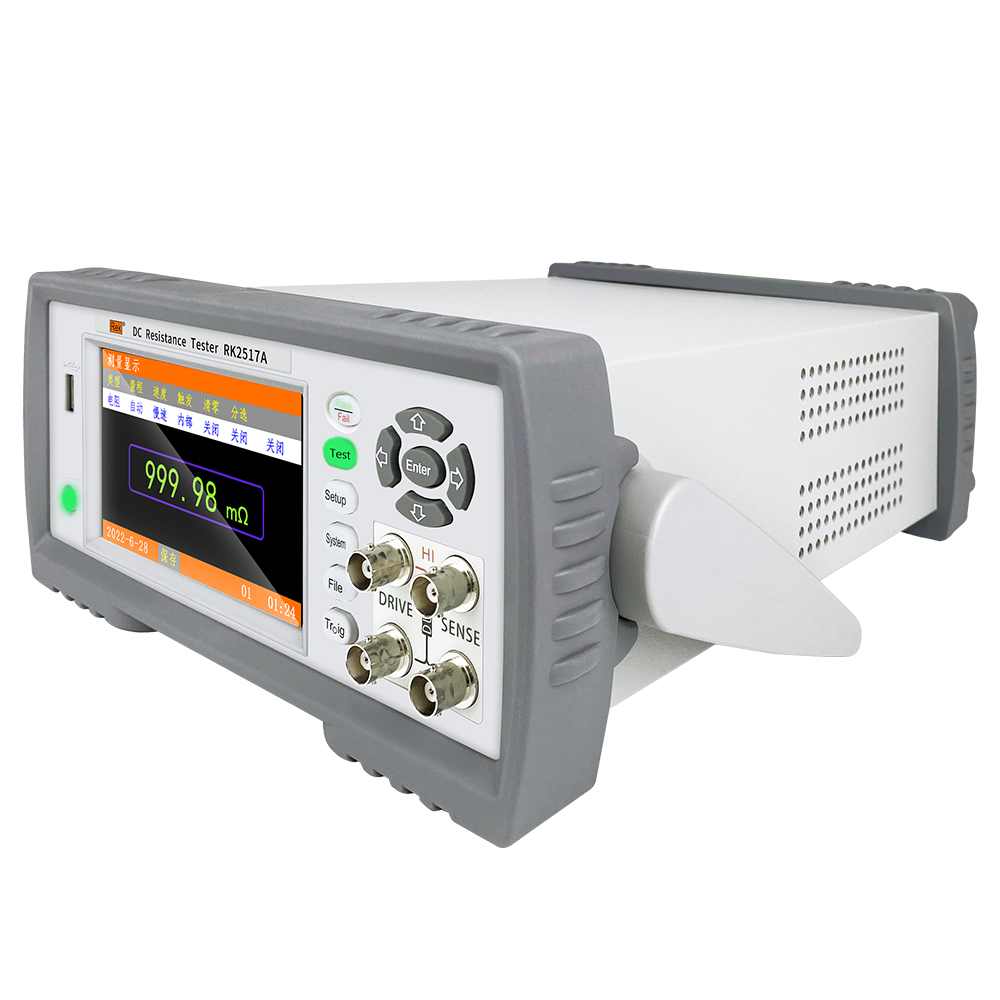

RK2517系列直流電阻測試儀采用當前主流的32bits CPU和高密度SMD貼裝工藝、24位色分辨率480*272的真彩IPS LCD液晶屏顯示以及上下左右功能鍵，界面清爽、操作便捷;其適用于繼電器接觸電阻、接插件接插電阻、導線電阻、印制板線路及焊孔電阻等；溫度補償能免除環境溫度對測試工作的影響；RK2517系列提供了多種接口功能，可方便的與PC進行數據通訊和遠程控制。
應用領域
元器件：電阻、電感、變壓器、電機、電路焊點
線纜、接插件：多股線、接插件、各種開關
材料：熱敏材料（保險絲、電熱調節器的傳感器）新能源：電動車電池組連接橋、電芯連接電阻
性能特點
理想的生產線測試用儀器。
觸摸+按鍵雙重操作，操作維護方便
5寸大屏顯示
內置10/6/1檔比較器，顯示和輸出BIN1-BIN10/6/1，HIGH、IN、LOW
上超、下超、合格分選及訊響
參數 機型 | RK2517 | RK2517A | RK2517AN |
測試電阻范圍 | 1uΩ-200MΩ | 1uΩ-20MΩ | 1uΩ-200KΩ |
測試精度 | 0.05%+2個字(慢速) | 0.05%+2個字(慢速) | |
0.05%+5個字(中速) | 0.05%+5個字(中速) | ||
0.5%+5個字(快速) | 0.5%+5個字(快速) | ||
基本測量精度 | 20mΩ 0.1%+3個字200mΩ-200kΩ 0.05%+2個字 2MΩ0.1%±2個字 | 20mΩ 0.1%+3個字200mΩ-200kΩ 0.05%+2個字 | 20mΩ 0.1%+3個字200mΩ-2kΩ 0.05%±2個字 20kΩ-200kΩ 0.05%±5個字 |
測試電流 | 1A 100mA 10mA 1mA | 500mA 100mA 10mA 1mA 100uA | |
100uA 10uA | |||
測試量程 | 20mΩ 200mΩ 2Ω 20Ω 200Ω | ||
2kΩ 20kΩ200kΩ2MΩ 20MΩ | 2kΩ 20kΩ200kΩ | ||
分辨率 | 1uΩ 10uΩ 100uΩ 1mΩ 10mΩ100mΩ 1Ω 10Ω 100Ω 1000Ω | ||
速率 | 慢速3次/秒 ?中速18次/秒 ?快速60次/秒 | 慢速12次/秒 中速19次/秒 快速30次/秒 | |
量程方式 | 自動、手動 | ||
屏幕 | TFT-LCD 5寸電容觸摸液晶屏 | ||
溫度測量 | 具有溫度測量補償 | ||
讀數位數 | 5?位顯示，最大20000 | ||
語言 | 中、英文 | ||
校準 | 短路全量程清零 | ||
文件 | 參數自動保存 | ||
訊響 | 關、合格、不合格 | ||
觸發 | 內部、外部、手動、遠程 | ||

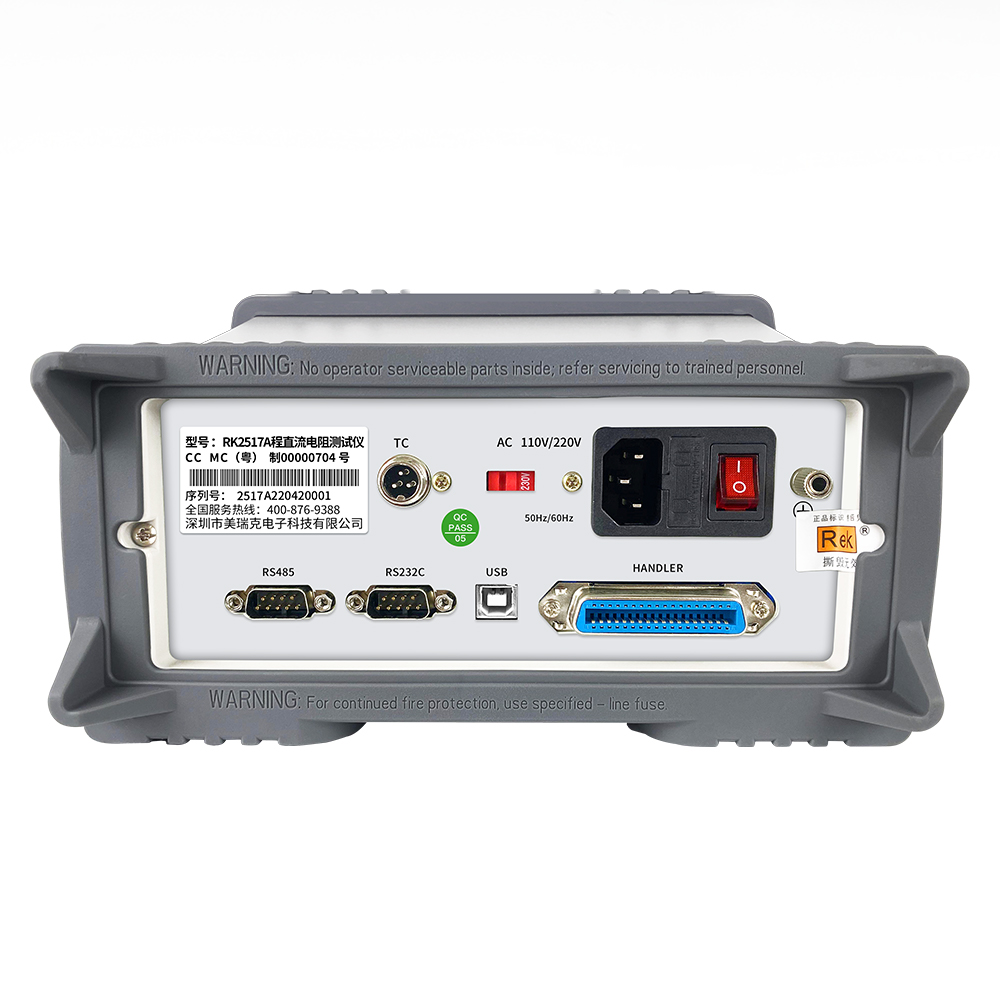

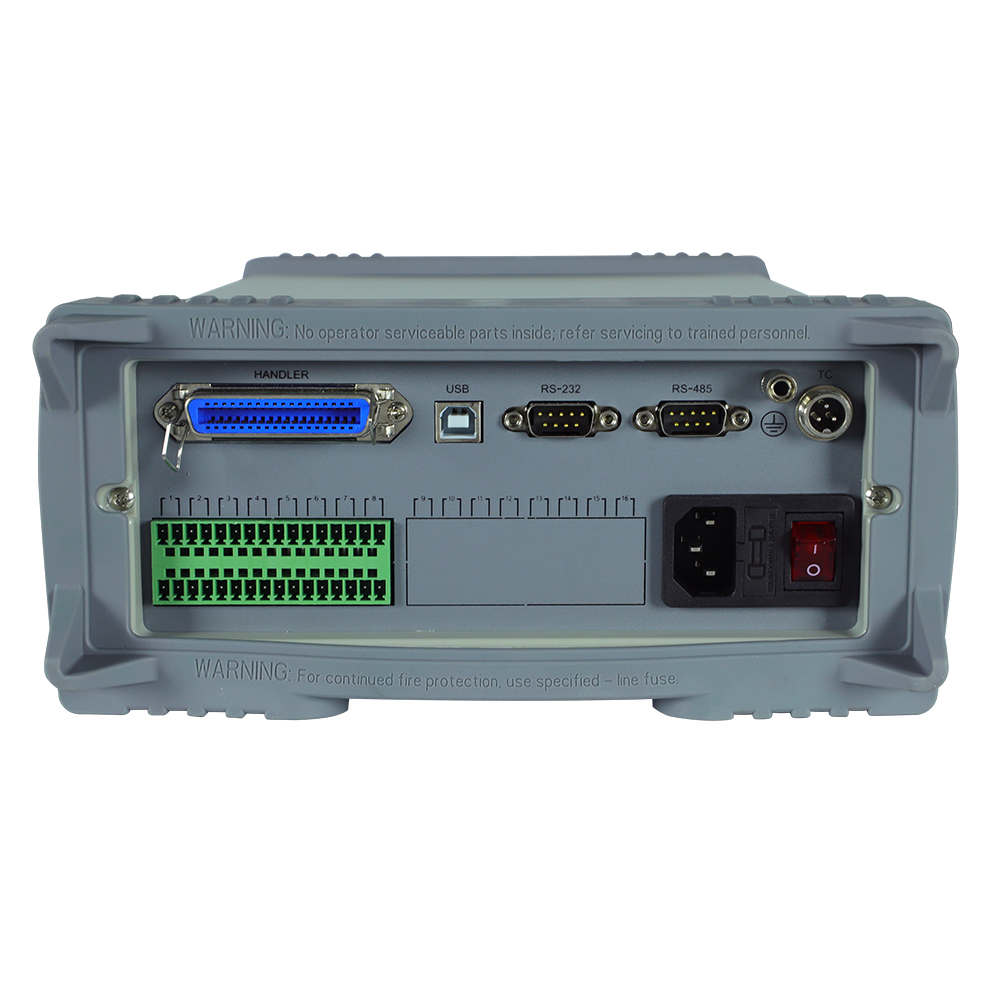

接口 | HANDLER接口、RS232接口、RS485接口、USB接口、溫度補償接口 | ||
通信協議 | SCPI、MODBUS | ||
測試端 | 四端測試 | ||
比較器分選 | 10檔比較器 | ||
上下限值直觀顯示 | 軟件設置 | ||
工作溫度、濕度 | 0℃-40℃，≦75%RH | ||
電源 | 100V-121V，198V-242V，47.5-63Hz | 100-242V,47.5-63Hz | |
保險絲規格 | 1A 250V 或 2A 110V 慢熔 | 1A 250V | |
功耗 | ≦20VA | ||
（尺寸DxWxH）（帶硅膠套） | 355mm×260mm×108mm | 380*260*108mm | |
（尺寸DxWxH）（不帶硅膠套） | 321mm×220mm×90mm | 346*220*90mm | |
重量 | 4.2kg | 3.7kg | |
配件（標配） | 電源線RK00001、四端測試電纜RK00033、溫度探頭RK00034、RK00118 DB9針串口線 母對母 2-3交叉 1.5米、USB轉方口連接線RK00006、上位機及說明書（電子版，官網下載）、SCSI 57系列 36P 公頭 | 電源線RK00001、四端測試電纜RK00033、USB轉方口連接線RK00006、上位機及說明書（電子版，官網下載）、SCSI 57系列 36P 公頭 | |
選配件 | RK00031 USB轉RS485母串口線工業級 ?連接線1.5米長、RS232轉USB線RK00003、RK00070串口選件LAN網口 | RK00031 USB轉RS485母串口線工業級 ?連接線1.5米長、RS232轉USB線RK00003、RK00070串口選件LAN網口、RK00118 DB9針串口線 母對母 2-3交叉 1.5米 | |
RK2517/RK2517A直流電阻測試儀附件
型號 | 圖片 | 類型 | 概述 |
四端測試電纜RK00033 |
| 標配 | 儀器標配四端開爾文測試夾，可單獨購買 |
SCSI 57系列 36P 公頭 |
| 標配 | 儀器標配測試線，可單獨購買 |

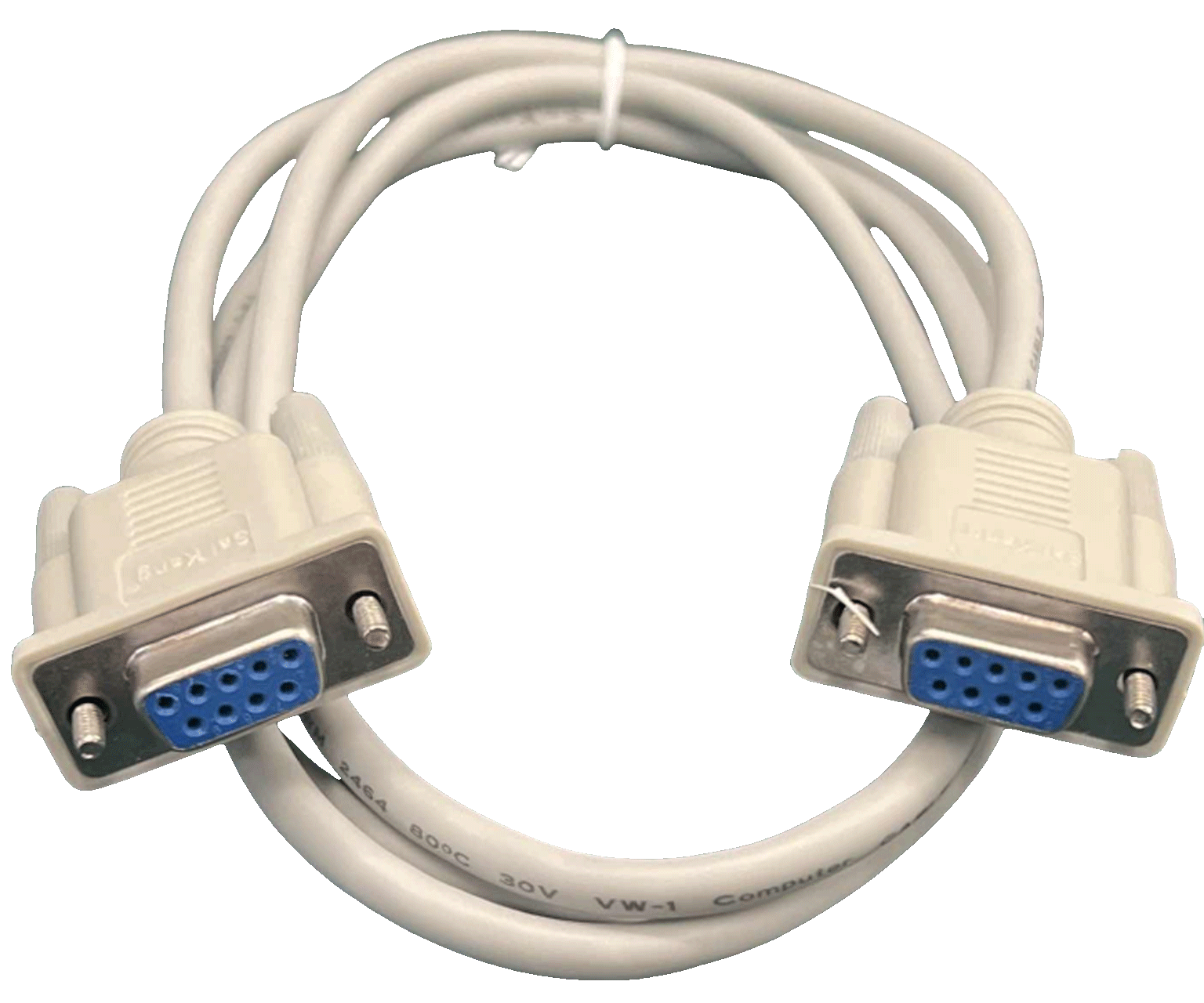

DB9針串口線 |
| 標配 | 儀器標配DB9針串口線，可單獨購買 |

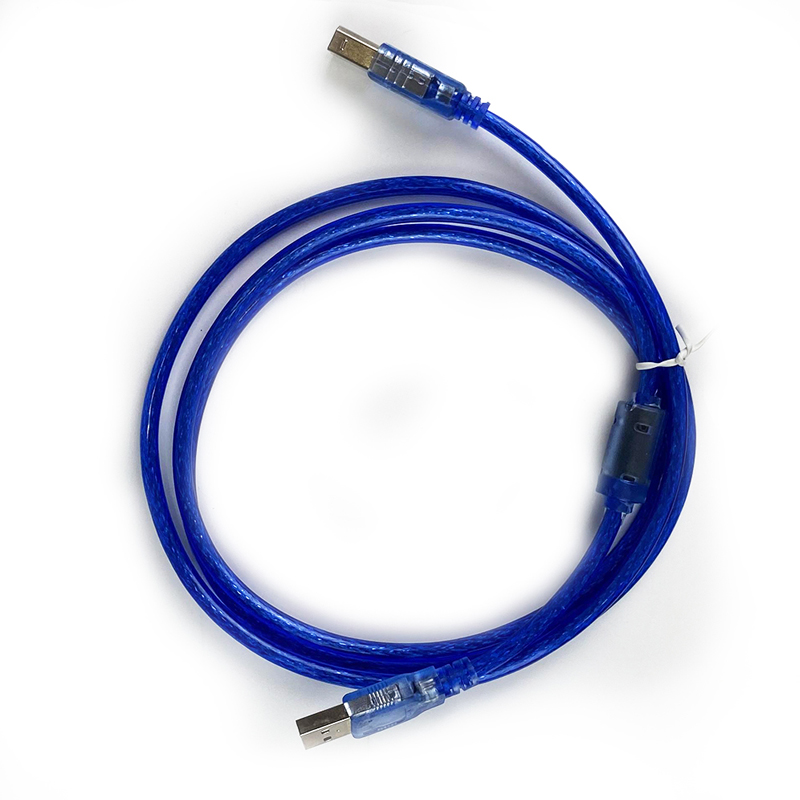

USB轉方口連接線 | ? | 標配 | 儀器標配USB轉方口連接線，可單獨購買 |
RK00001 |
| 標配 | 儀器標配國標電源線，可單獨購買 |
出廠校準證書 |
| 標配 | 儀器標配出廠證書 |
上位機軟件 | 官網產品頁下載 | 標配 | 儀器標配上位機軟件 |
產品說明書 | 官網產品頁下載 | 標配 | 儀器標配產品說明書 |
合格證保修卡 |
| 標配 | 儀器標配保修卡 |
RS232轉USB連接線 |
| 選配 | 儀器選配RS232轉USB連接線 |

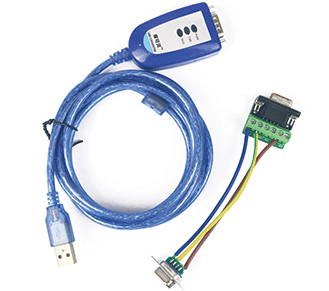

USB轉RS485母串口線 |
| 選配 | 儀器選配USB轉RS485母串口線，可單獨購買 |

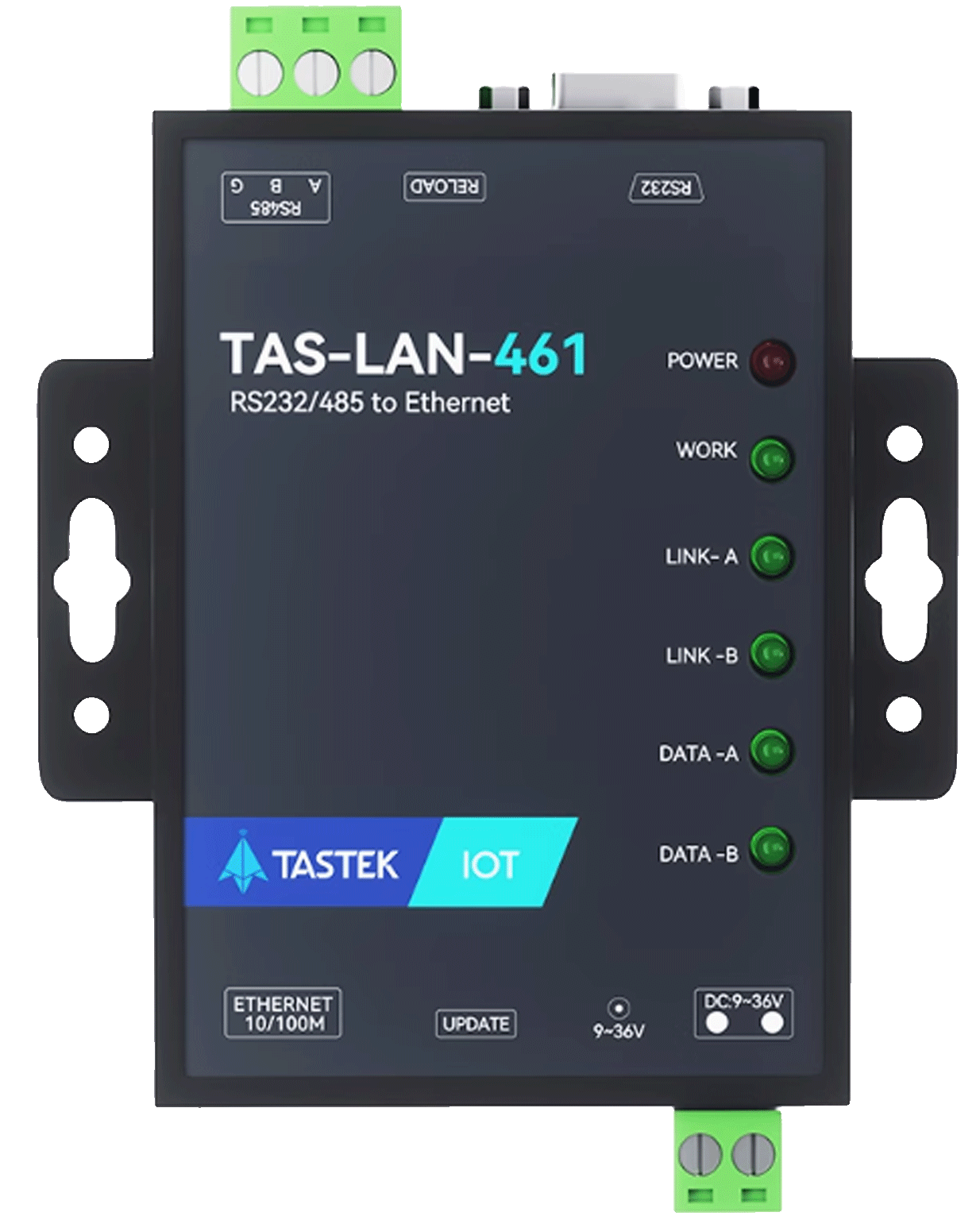

串口選件LAN網口 | ? | 選配 | 儀器選配串口選件LAN網口，可單獨購買 |
?
RK2517/RK2517A直流電阻測試儀附件
型號 | 圖片 | 類型 | 概述 |
四端測試電纜RK00033 |
| 標配 | 儀器標配四端開爾文測試夾，可單獨購買 |
RK00001 |
| 標配 | 儀器標配USB485，可單獨購買 |
SCSI 57系列 36P 公頭 |
| 標配 | 儀器標配測試線，可單獨購買 |
USB轉方口連接線 |
| 標配 | 儀器標配USB轉方口連接線，可單獨購買 |
出廠校準證書 |
| 標配 | 儀器標配出廠證書 |
上位機軟件 | 官網產品頁下載 | 標配 | 儀器標配上位機軟件 |
產品說明書 | 官網產品頁下載 | 標配 | 儀器標配產品說明書 |
合格證保修卡 |
| 標配 | 儀器標配保修卡 |
RK00070串口選件LAN網口 |
| 選配 | 儀器選配串口選件LAN網口，可單獨購買 |
DB9針串口線 |
| 選配 | 儀器選配RK00118 DB9針串口線，可單獨購買 |
RS232轉USB連接線 |
| 選配 | 儀器選配RS232轉USB連接線，可單獨購買 |
USB轉RS485母串口線 |
| 選配 | 儀器選配USB轉RS485母串口線，可單獨購買 |

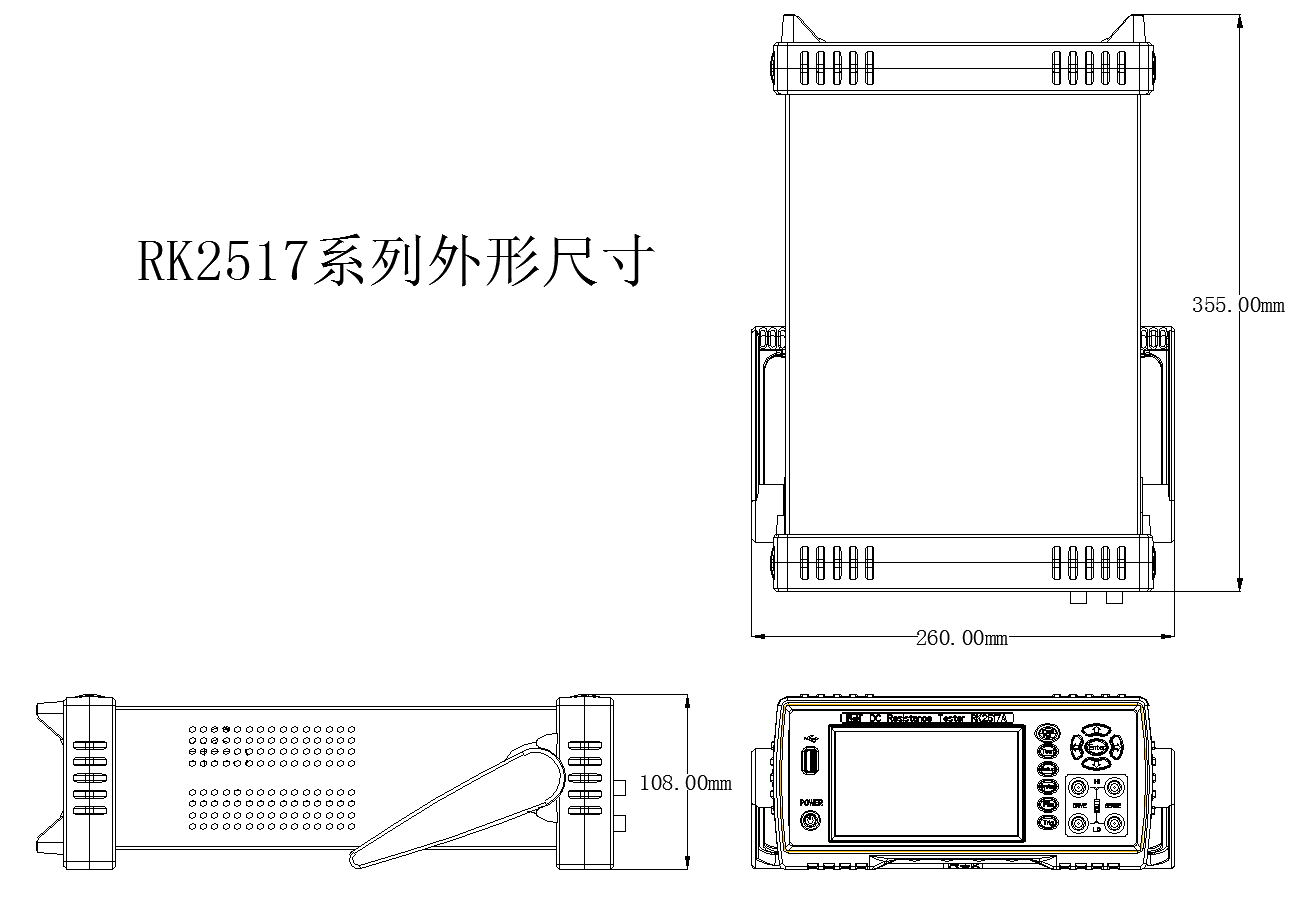

RK2517/RK2517A直流電阻測試儀三視尺寸圖
